Kraftig CNC -fræsemaskine

I betragtning af problemerne med højhastighedsstålrullebehandling er XK8450 CNC Roll Milling Machine en ny type CNC Roll Groove Processing Machine Tool udviklet på grundlag af XK9350 -serien af vores virksomhed, som er fuldt undersøgt og analyseret fordele og ulemper af lignende produkter hjemme og i udlandet. Maskinværktøjet er velegnet til behandling af ruller med diameter mindre end 500 mm og længde mindre end 2500 mm, og det kan automatisk behandle alle slags specifikationsskårne riller og konturribrammer af φ6 ~ φ50 armeringsstigningsruller (i fuld overensstemmelse med GB1499-2018-standarden). WE

Få et tilbud

PREV：Automatisk CNC -rullefræsemaskine NEXT：CNC Roll Milling Machine

Beskrivelse
Tekniske parametre
Kontakt os

● Denne serie af værktøjsmaskiner vedtager alle en integreret 4-skinne sengestruktur, og referencevejledningen vedtager integreret super-audio-slukning, hvilket sikrer den høje stivhed, høj præcision og stabilitet i hele maskinen. Guiderail -vagten spiller en fuld beskyttende rolle.
● Den store diameter H40 -spindelende af flyveværktøjsspindlen kan opfylde kravene til bearbejdning af 60 mm lige høje ribben.

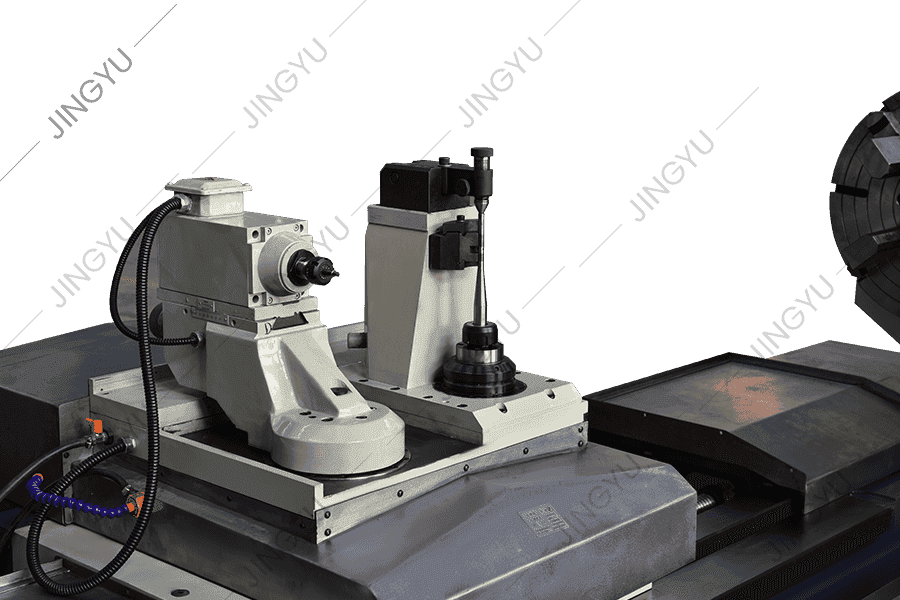

● Indgraverings- og fræselhovedet vedtager en højpræcisions plejebærestruktur, der løser stivhedsproblemet for fræsningsstøtten og forbedrer følsomheden og placeringsnøjagtigheden i rotationsretningen.
● Graverings- og fræsespindlen drives direkte af en trinløs hastighedsreguleret elektrisk spindel med en effekt på 2,2 kW og en maksimal hastighed på 8.000 o / min. Det kan indgraveres på høje hårde materialer.
● Maskineværktøjet er udstyret med et 5-akset numerisk kontrolsystem, og det roterende fræsningshoved og svingegraveringsfræsningshoved er konfigureret side om side til centraliseret kontrol. Operatøren har kun brug for at gennemføre en simpel behandling af behandlingstilstand på CNC -systemet, og værktøjet til værktøjet indser automatisk funktionskonverteringen uden behov for manuel mekanisk konvertering.

Indeks	Enhed	XK8450FD
Arbejdsstykket materiale		Almindeligt materiale, højhastighedsstålruller, Sammensatte ruller, wolframcarbidrullering osv.
Arbejdsstykket materiale
Gældende trådspecifikationer	mm	Φ5-60
Maks. Arbejdsstykket diameter	mm	Φ650
Maks. Arbejdsstykket længde	mm	2500
Skæretilstand og funktion		Fly-cutter skære ribben (halvmåne riller, kontur ribben osv.) & Svinghovedgravering
Flueskærtransmissionstilstand		Ren gear på 6 trins gear
Formular til vejledningsvejledning		Integral 4-Rail (Saddle 2 Tailstock 2)
Maskinens vejledning bredde	mm	900 (rustfrit stål fuld beskyttelse)
Flueskærespindelhastighed/strøm	RPM/KW	0-600/3.5
Fræsningshovedspindelhastighed/strøm	RPM/KW	2000-8000/2.5
Diameter på halebøsning	mm	Φ180
Antal kontrolakse		5
Kontrolsystem		Siemens 808d/828d
Bemærk: Andre CNC -systemer kan tilpasses i henhold til kundernes særlige behov.
