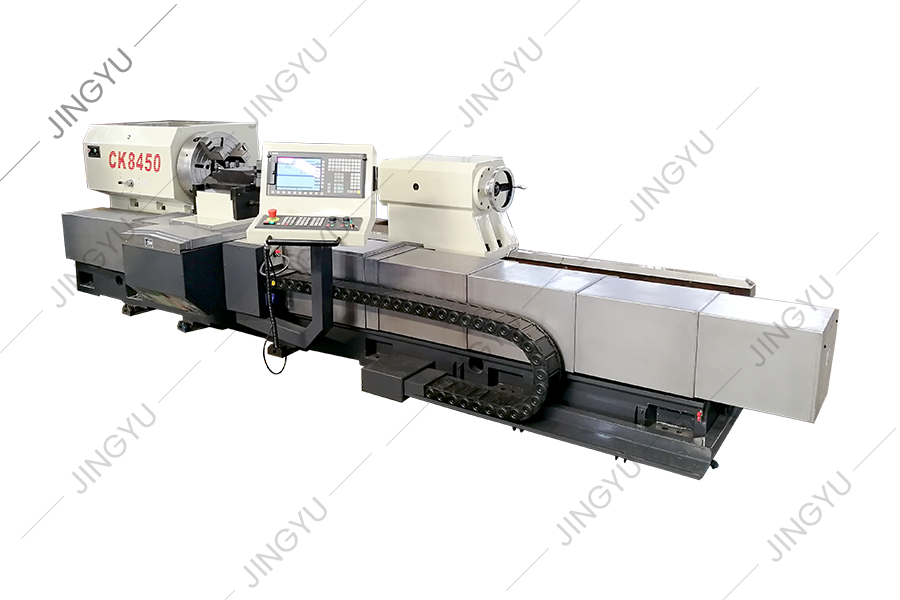

CK8450
● CNC Roll drejsbængen vedtager den samlede 4 1 guide jernbanestruktur, det vil sige sengeens vandrette arrangement af fire rektangulære skinner for at give bevægelsen og placeringen af sadelen og halestokken og indstille en hjælpestof drejningsmoment.
● Sengens referencevejledning vedtager den samlede super-lyd-slukning, og den matchende overflade er fastgjort med et importeret guideway blødt bælte for at sikre mikro-slidbevægelsen for hver foderkomponent og opretholde høj præcision og høj stabilitet i lang tid. En bestemt højdeforskel er designet mellem Saddle Rail og Tailstock Rail for at sikre, at chips og kølevæske ikke invaderer sadelskinnen. Skateboard vedtager en rektangulær guidebane, som effektivt sikrer den skære stivhed og levetid.
● Tailstock vedtager en uafhængig roterende spindel & aksial teleskopisk justeringsstruktur af halebøsningen. Tailstock Spindle Taper Hole er MT6#. Tailstock-kroppen vedtager en integreret struktur, der eliminerer ulemperne ved ustabil nøjagtighed, dårlig bærende kapacitet og dårlig pålidelighed forårsaget af de traditionelle øvre og nedre split-strukturer.
En sommerfuglfjeder er installeret i halestokspindlen for at udligne påvirkningen af termisk deformation og sikre stabilitet under skæring.

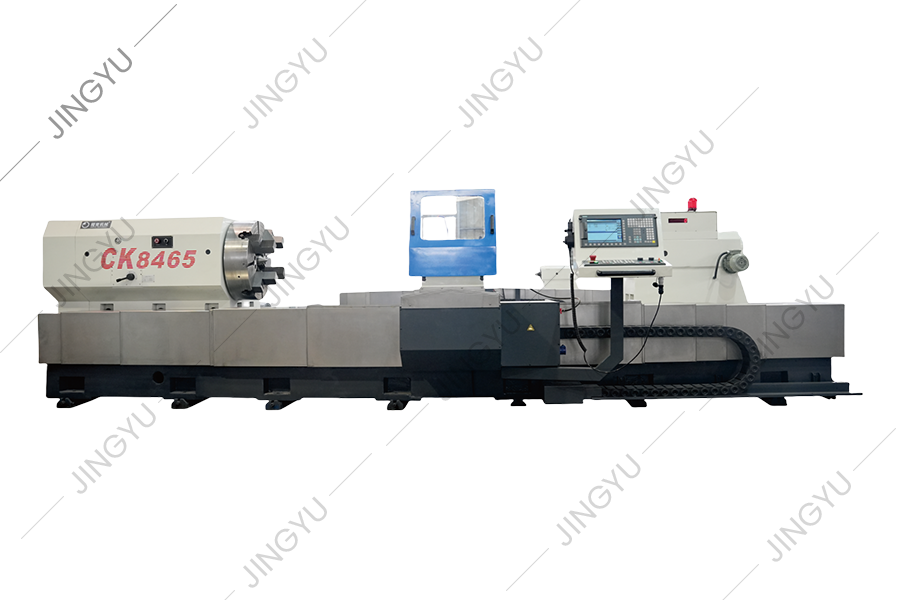

CK8465
.

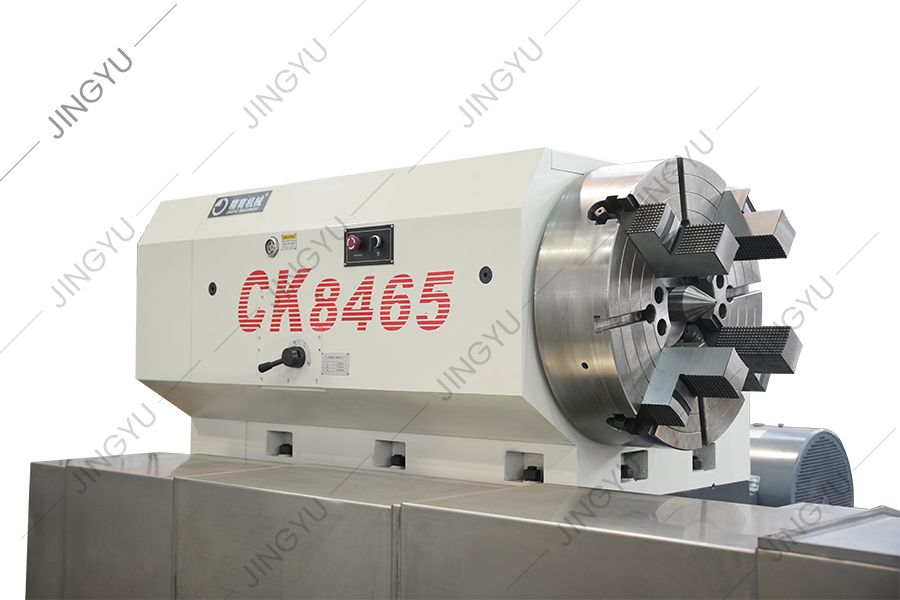

● Spindlen på drejebænden vedtager formen af to-punktsstøtte, og den rimelige lejekonfiguration og span-design får spindlen til at have højere stivhed og lejekapacitet. Det optimerede transmissionssystem er alle drevet af 6-niveau præcisionsudstyr efter højfrekvent slukning og slibning, så hovedstokken har egenskaberne ved lav støj, høj transmissionsnøjagtighed og stort outputmoment.
Hovedakslen transmission vedtager stepless-hastighedsreguleringsordningen drevet af et 3-gearskift og reguleringsmotor for variabel frekvenshastighed, så maskinens spindel har et bredt hastighedsreguleringsområde på 3-240 o / min og høje dynamiske egenskaber.
● Saddle Tool Holder vedtager en AO-type integreret værktøjsholder-skema. Værktøjsholderen kan forbedre værktøjsholderens stivhed og reducere vibrationen under drejning af værktøjet til værktøjet. Og ved at justere værktøjsholderens placering til at tilpasse sig den dybe rillepasrullebehandling. Denne værktøjsstopløsning er meget effektiv på rulle drejebænke fra Herkules i Tyskland. Når den højhårdhedsrulle drejes rundt, kan den engangs skære dybde på den ene side nå 10 mm.
Vores firma kan også vælge at konfigurere en CNC -værktøjsholder i henhold til kundens krav.
● Det lodrette og vandrette foder af maskinværktøjet vedtager et transmissionsskema med servomotor, Servo Motor Special Reducer og High-Precision Ball Screw for at sikre høj drejningsmomentoverførsel af transmissionssystemet uden fremad og bagudskyl, høj transmissionsnøjagtighed og ingen hysterese.

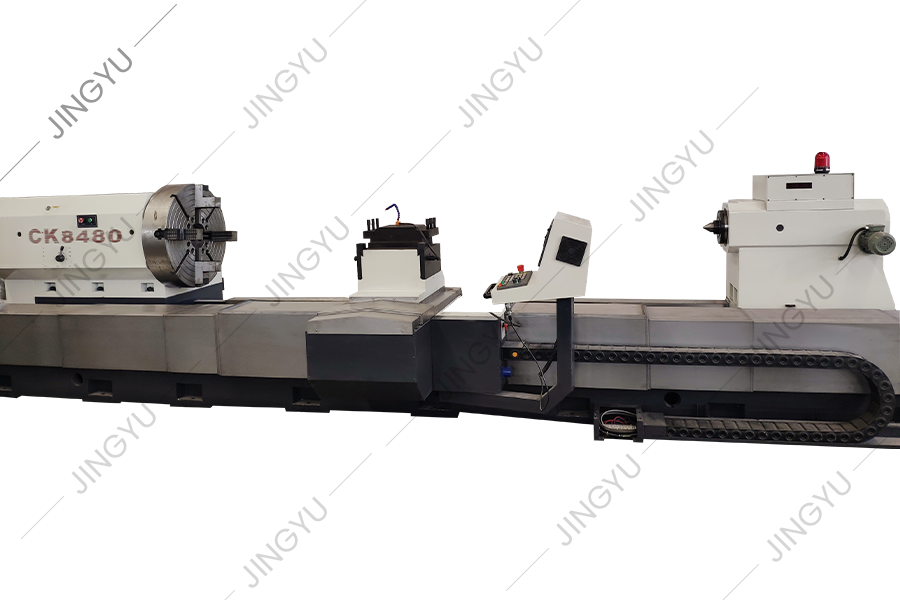

CK8480
● Spindlen på drejebænden vedtager formen af to-punktsstøtte, og den rimelige lejekonfiguration og span-design får spindlen til at have højere stivhed og lejekapacitet. Det optimerede transmissionssystem er alle drevet af 6-niveau præcisionsudstyr efter højfrekvent slukning og slibning, så hovedstokken har egenskaberne ved lav støj, høj transmissionsnøjagtighed og stort outputmoment.
Hovedakslen transmission vedtager stepless-hastighedsreguleringsordningen drevet af et 3-gearskift og reguleringsmotor for variabel frekvenshastighed, så maskinens spindel har et bredt hastighedsreguleringsområde på 3-240 o / min og høje dynamiske egenskaber.
Spindel Chuck vedtager en kraftig chuck og lang konisk kontakt, der kan transmittere større drejningsmoment.

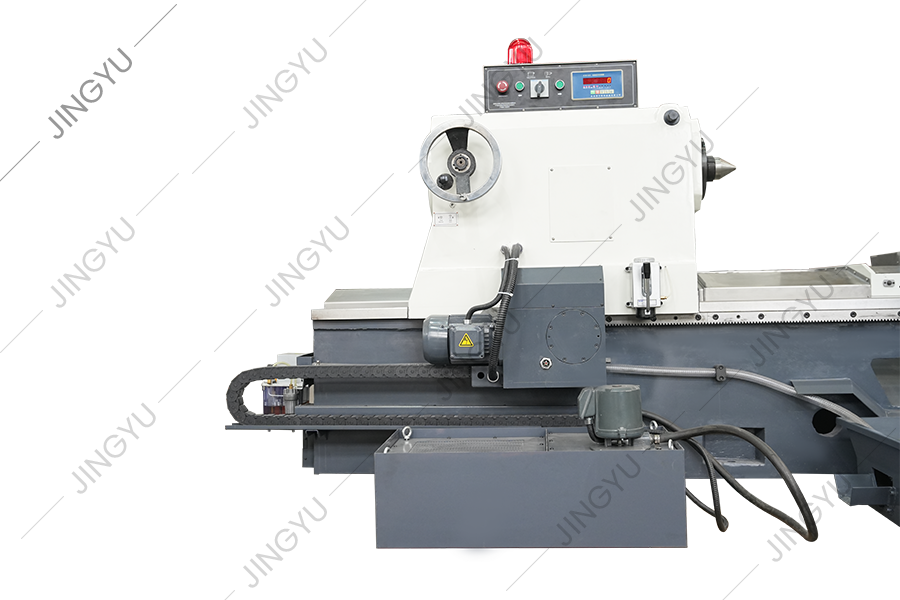

● Tailstock vedtager en uafhængig roterende spindel & aksial teleskopisk justeringsstruktur af halebøsningen. Tailstock Spindle Taper Hole er MT6#. Tailstock-kroppen vedtager en integreret struktur, der eliminerer ulemperne ved ustabil nøjagtighed, dårlig bærende kapacitet og dårlig pålidelighed forårsaget af de traditionelle øvre og nedre split-strukturer.
Tailstock er udstyret med digital detektion og alarmdisplay -funktioner til den øverste skubbekraft for at undgå skader og overdreven slid af maskinværktøjslejer og dele forårsaget af ubegrænset skubbekraft.
● Det lodrette og vandrette foder af maskinværktøjet vedtager et transmissionsskema med servomotor, Servo Motor Special Reducer og High-Precision Ball Screw for at sikre høj drejningsmomentoverførsel af transmissionssystemet uden fremad og bagudskyl, høj transmissionsnøjagtighed og ingen hysterese.
Guideskinnen skråtfaret vedtager en ratchet -justeringsmekanisme for at lette senere vedligeholdelse.

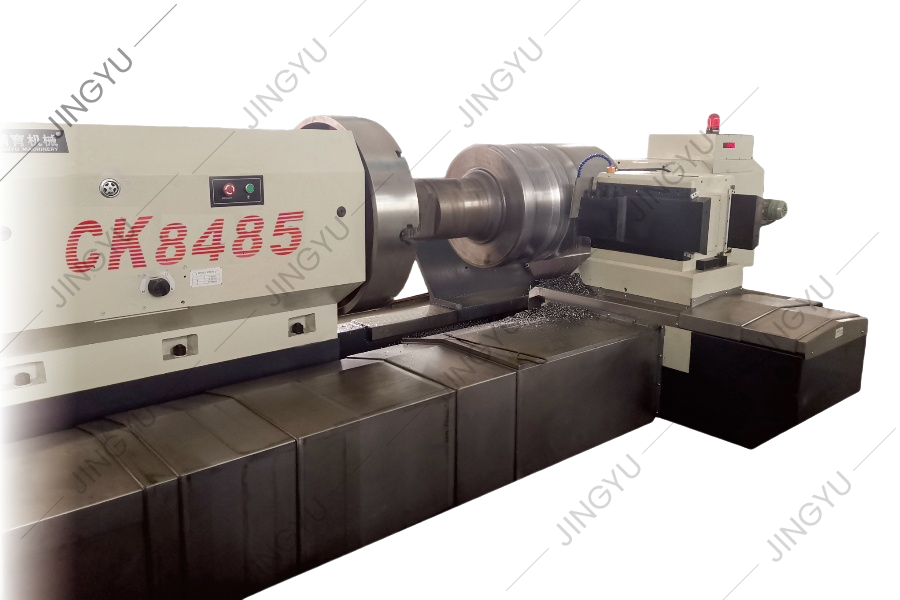

CK8485
● Spindlen på drejebænden vedtager formen af to-punktsstøtte, og den rimelige lejekonfiguration og span-design får spindlen til at have højere stivhed og lejekapacitet. Det optimerede transmissionssystem er alle drevet af 6-niveau præcisionsudstyr efter højfrekvent slukning og slibning, så hovedstokken har egenskaberne ved lav støj, høj transmissionsnøjagtighed og stort outputmoment.
Den vigtigste spindeldrev vedtager det trinløse hastighedskontrolprogram for gearskift & DC Speed Control Motor Drive, hvilket får maskinens spindel til at have en bred vifte af hastighedskontrol fra 3-240 o / min med høje dynamiske egenskaber. Til skærekravene til det store skærevolumen af ribbenfjernelse og reparations- og billetruller kan et lavt gear bruges til at sikre det konstante drejningsmoment for hovedmotoren såvel som skæreeffektiviteten. For de færdige ruller har brug for højhastighedsskæregenskaber. Højt gear kan bruges og kan også opretholde det konstante drejningsmoment for hovedmotoren for at sikre skæreeffektiviteten.

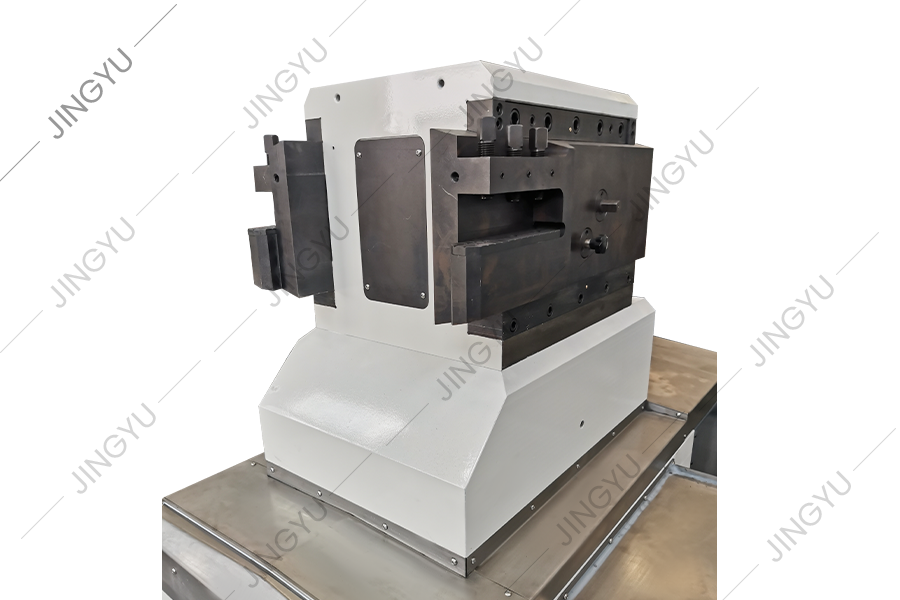

● Saddle Tool Holder vedtager en AO-type integreret værktøjsholder-skema. Værktøjsholderen kan forbedre værktøjsholderens stivhed og reducere vibrationen under drejning af værktøjet til værktøjet. Og ved at justere placeringen af værktøjets hvileplade til at tilpasse sig den dybe rillepasrullebehandling. Reducer manglen på stivhed forårsaget af udvidelsen af værktøjshåndtaget, så værktøjshåndtagsresonansen, der påvirker skærepræstation. Denne værktøjsstopløsning er meget effektiv på rulle drejebænke fra Herkules i Tyskland.
Vores firma kan også vælge at konfigurere CNC -værktøjsholderen i henhold til kundens krav (det anbefales, at vinkelstålbrugere vælger).
