EDM Diamond Wheel Dressing Machine

● Maskinværktøjssengen vedtager en svejset struktur af stålpladen, og arbejdstanken for arbejdstank og oliepumpe er eksternt placeret for nem vedligeholdelse og rengøring.
● Maskineværktøjet er fuldt lukket for at forhindre lækage af arbejdsvæske. Venstre side er en skiftbar dør til let udskiftning af grafithjulselektroder, ryggen er en dobbeltåbningsdør til let drejning og dannelse af grafithjulselektroder, og fronten er en dobbelt skydedør til behandling af justering og udskiftning af diamantslibningshjul.
● Maskineværktøjet stopper automatisk, når behandlingen er afsluttet.

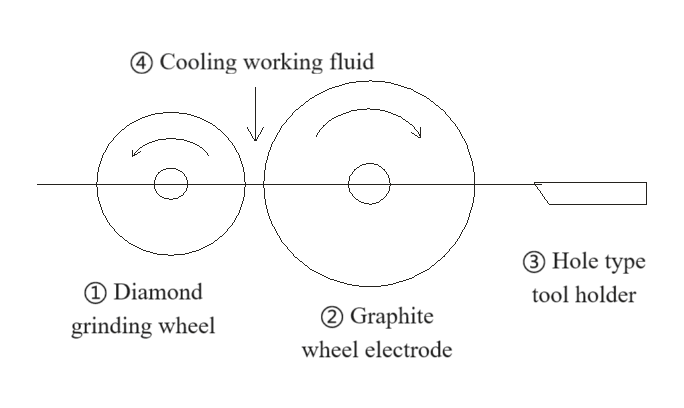

① Diamond Grinding Wheel: Begrænset til Metal Bond Diamond Grinding Wheel, ved hjælp af doards fast dobbeltcentrum klemme, steppermotor servo -drev, manuel/automatisk rotationsservo -foderbehandling.
② Grafithjulselektrode: Brug et grafithjul, der er let at behandle som en elektrode, anvende princippet om udladningsbearbejdning og brug en elektrisk gnist til at fjerne den del af diamantslibningshjulet, der skal behandles. Det ydre hul på grafithjulet drejes og dannes af et hulskærer, der er fastklemt på værktøjsholderen.
③ Hulværktøjsholder: Hulskæreren kan behandles med en trådskæremaskine, og skal skære 6 ° rygvinkel, klemt fast på det bevægelige værktøjsholder, og den ydre cirkel af grafithjulselektroden skæres og dannes.
④ Køling af arbejdsvæske: For at sikre den glatte fremskridt med udladningsbeskyttelse er det nødvendigt at skylle afkøling af arbejdsvæske (arbejdsvæsken er 7# hvid olie eller 5# motorolie) i behandlingsområdet. Arbejdsvæsken skylles fra den øverste del af behandlingsområdet, og placeringen af ​​det skylende olierør justeres gentagne gange for at sikre, at der ikke er nogen åben flamme i behandlingsområdet.
